Срок реализации с «10» января 2023 года по «31» августа 2023 года
Проект выполняется при поддержке Российского фонда развития информационных технологий в соответствии с Календарным планом.
- Договоры 1 этапа с поставщиками ПО и на консультационные услуги заключены.
- Подготовлены отчеты о валидационном базисе и о валидации КМ элементов ЭУ ОМТ с электродвижением, включая судовые электрические машины, генераторные агрегаты, преобразователи электроэнергии.
- По итогам 1 этапа работ выявлен риск недобора(дефицита) команды проекта на 5%. Были проведены корректирующие мероприятия, позволившие сократить влияние риска на сроки и качество реализации проекта.
|
№ п/п |
Плановые мероприятия 1 этапа |
выполнение |
|
1 |
Заключение договора с Разработчиком на доработку ПК SimInTech |
выполнено |
|
2 |
Закупка трех лицензий ПК SimInTech первого этапа. |
выполнено |
|
3 |
Заключение договора с Разработчиком на консультационные услуги по использованию ПК SimInTech. Консультационные услуги по базовому использованию ПК SimInTech. |
выполнено |
|
4 |
Формирование валидационного базиса для проверки КМ элементов ЭУ ОМТ с электродвижением на основе физических экспериментов, стендовых и натурных испытаний, результатов эксплуатации, аналитических расчетов и расчетов с помощью компьютерных программ-аналогов, проведение натурных экспериментов, аналитических и компьютерных расчетов для создания валидационного базиса. |
выполнено |
|
5 |
Подготовка КМ элементов ЭУ ОМТ с электродвижением в ПК SimInTech к проведению валидации, включая реинжиниринг существующих КМ элементов в ПК SimInTech. Разработка программ и методик валидации КМ элементов ЭУ ОМТ с электродвижением. |
выполнено |
|
6 |
Проведение процедуры валидации КМ элементов ЭУ ОМТ с электродвижением. Разработка отчета о валидации компьютерных моделей элементов ЭУ ОМТ с электродвижением. |
выполнено |
|
7 |
Разработка технологии сбора, обработки, хранения, передачи и представления данных гидродинамического эксперимента в кавитационной трубе посредством КМ в ПК Simintech. |
выполнено |
|
8 |
Формирование требований к доработке ПК SimInTech по результатам этапа 1. |
выполнено |
|
9 |
Корректировка перечня КМ ЭУ ОМТ с электродвижением. |
выполнено |
|
10 |
Доработка ПК SimInTech: 1. Разработка макромоделей электрооборудования и автоматики в ПК SimInTech 2. Внесение изменений в расчетное ядро SimInTech для повышения устойчивости и скорости расчетов электрических цепей. |
выполнено |
|
11 |
Закупка четырех лицензий ПК Linux первого этапа. |
выполнено |
Примеры валидационного базиса на основе натурных экспериментов

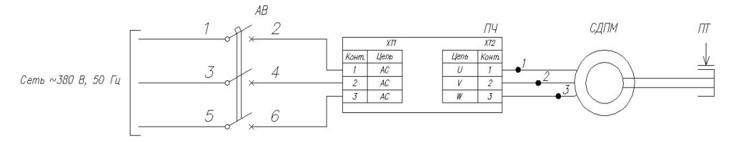

Электрическая схема натурных испытаний синхронного двигателя с постоянными магнитами:

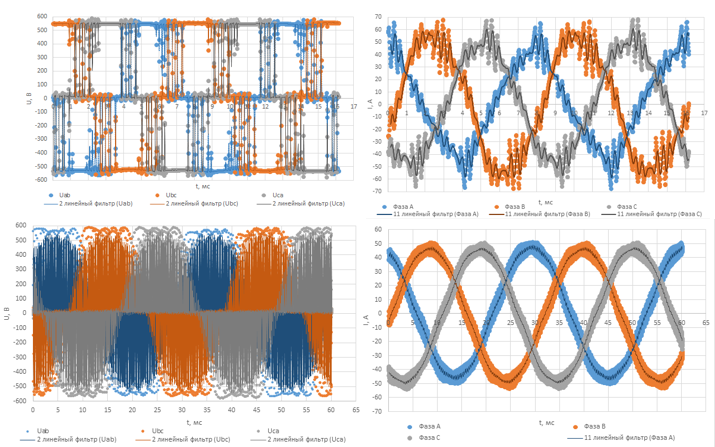

Осциллограммы основных параметров синхронного двигателя с постоянными магнитами для различных режимов:
Валидация компьютерной модели неуправляемого трехфазного мостового выпрямителя

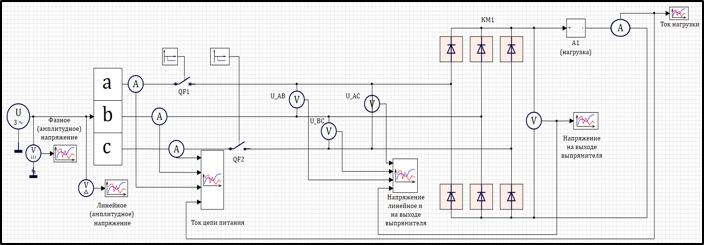

Виртуальный испытательный стенд:

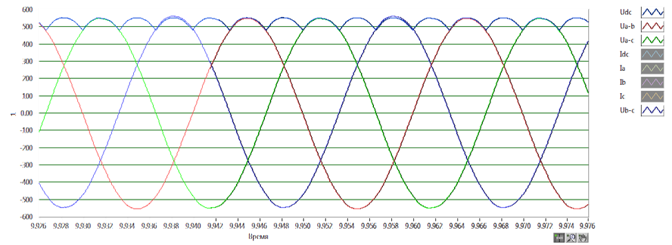

Результаты натурного эксперимента в режиме холостого хода:

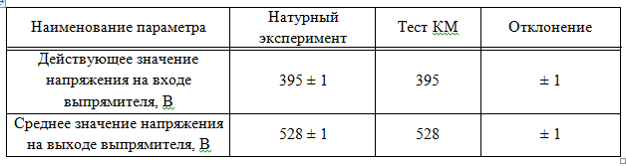

Сравнение результатов в режиме холостого хода:

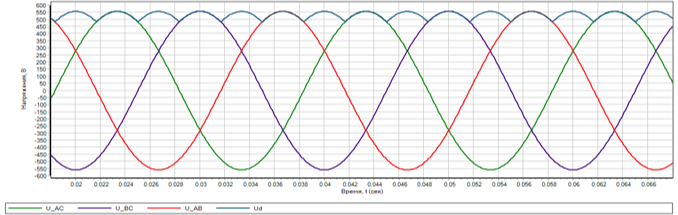

Результаты теста компьютерной модели в режиме холостого хода:
