Изготовление моделей кораблей

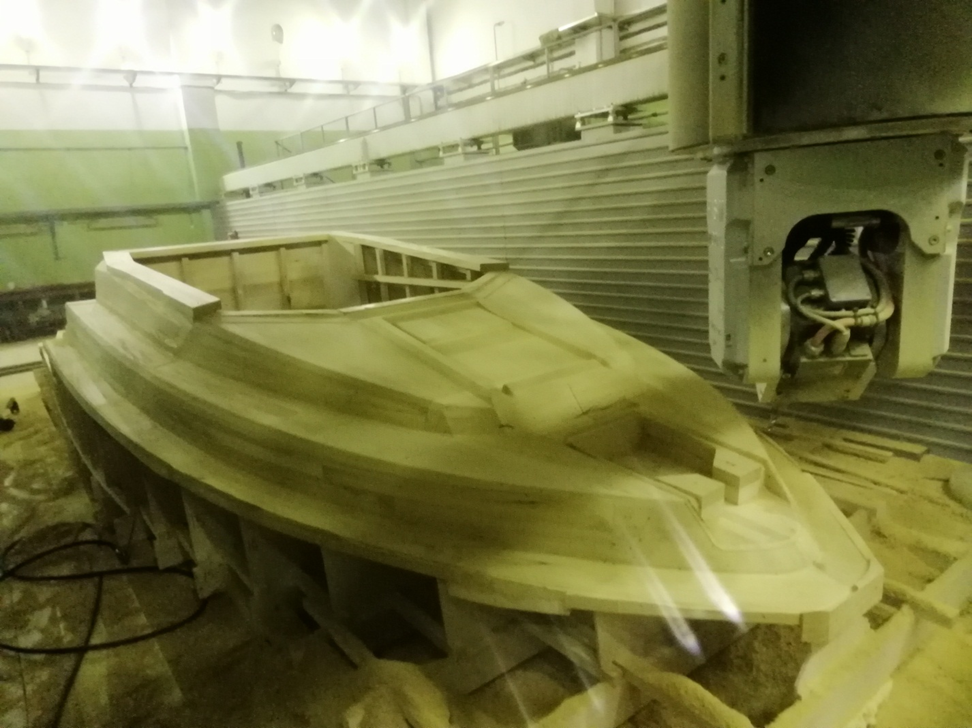

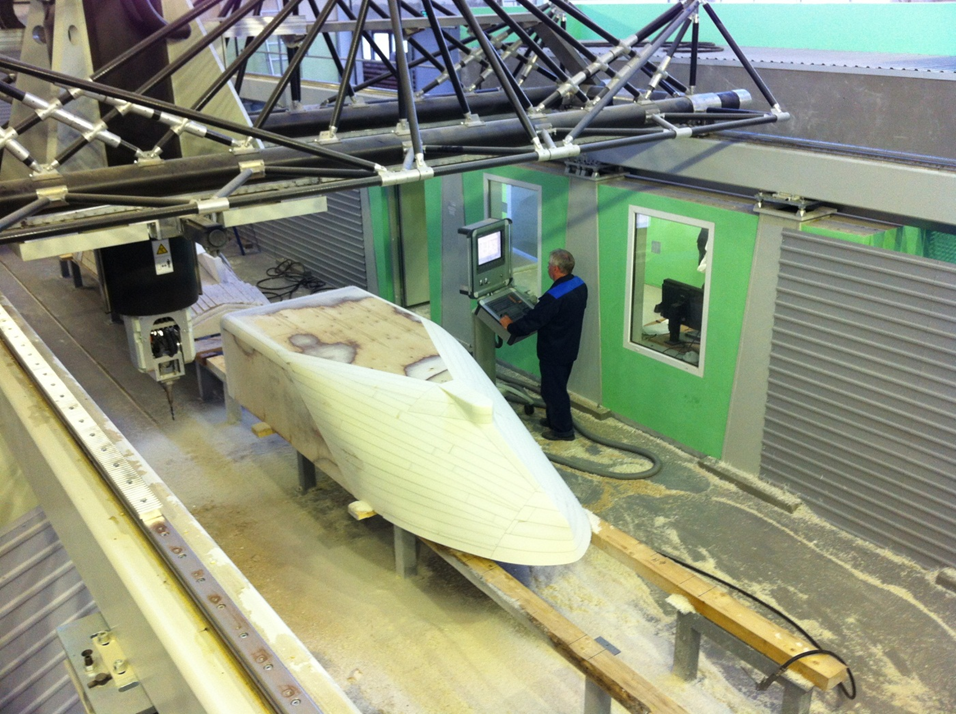

Два 5_ти координатных фрезерных станка с ЧПУ фирмы EEW Maschinenbau Gmbh, позволяющих обрабатывать модели судов из дерева и пенопласта размером до 12700х2400х1500мм с высокой точностью и в кратчайшие сроки. Изготовление больших моделей возможно из отдельных элементов.

Размеры рабочей зоны:

Ось X: 13000 мм

Ось Y: 300 мм

Ось Z: 1700 мм

Ось А ±270°

Ось В +90°–110°

Точность перемещения по осям: ±0,20мм

Скорость перемещения по осям при обработке:

Ось X: 150 м/мин

Ось Y: 150 м/мин

Ось Z: 60 м/мин

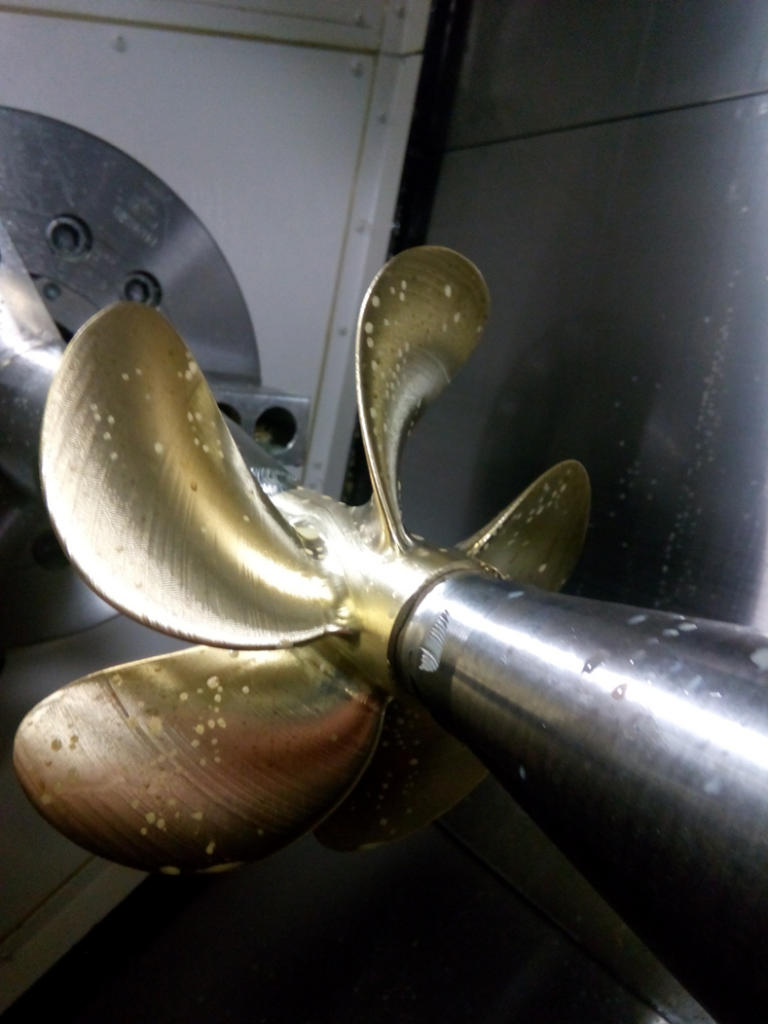

Изготовление моделей винтов

Модели винтов изготавливаются на 5-ти координатном токарно-фрезерном станке с ЧПУ OKUMA Multus, позволяющем обрабатывать заготовки диаметром до 600 мм.

Величины осевых перемещений:

Ось X: 690 мм

Ось Y: 230 мм

Ось Z: 1500 мм

Ось C 360°

Ось В 225°

Точность перемещения по осям: ±0,020мм

Контроль геометрии

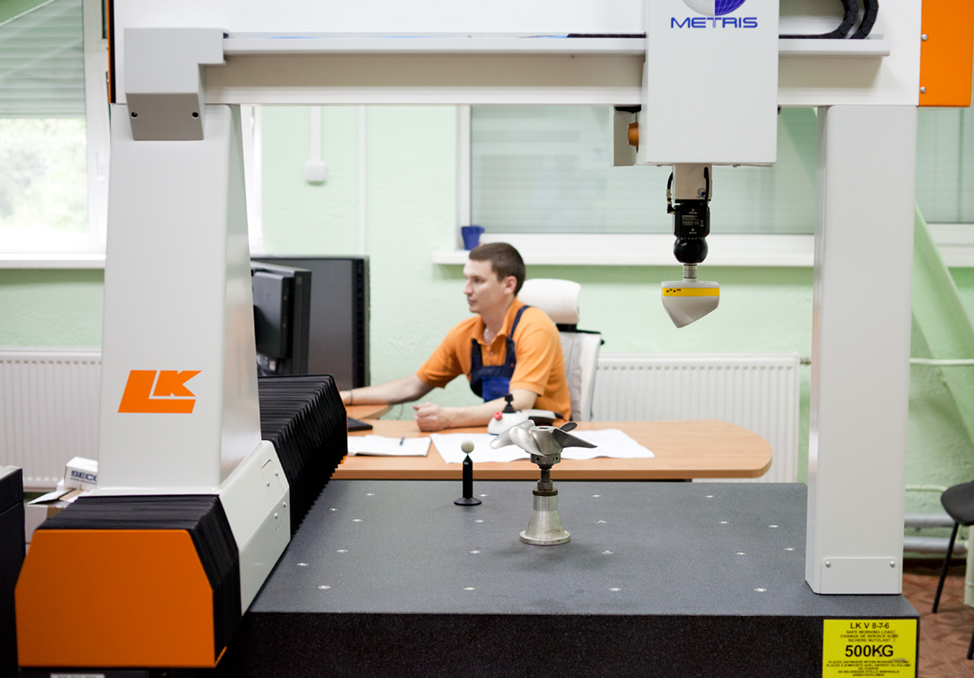

Контроль геометрии выполняется на координатно-измерительной машине КИМ LK V 8.7.6 (Integra) Nikon, позволяющей измерять детали диаметром до 300 мм, высотой до 300 мм с точностью 5 микрон и проводить сравнение измеренной детали с КАД-моделью.

Размеры рабочей зоны:

Ось X: 800 мм

Ось Y: 700 мм

Ось Z: 600 мм

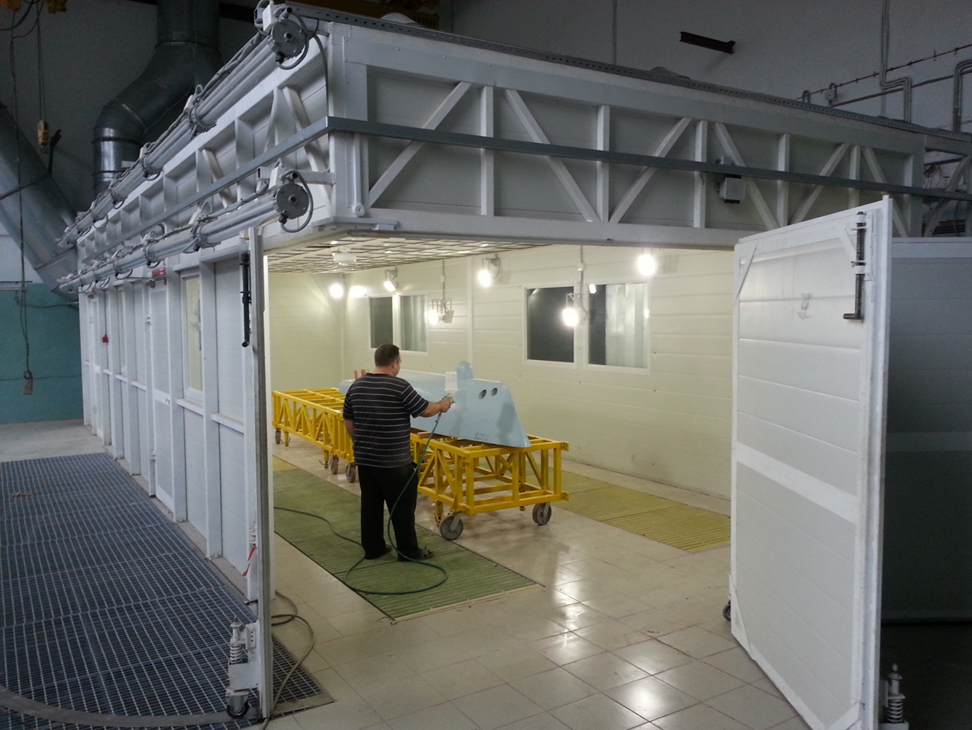

Окрасочно-сушильная камера (ОСК)

В ОСК созданы все условия для качественной подготовки и нанесения ЛКМ

Размеры рабочей зоны:

Длина: 11,5 м

Ширина : 4,5 м

Высота : 2,7 м

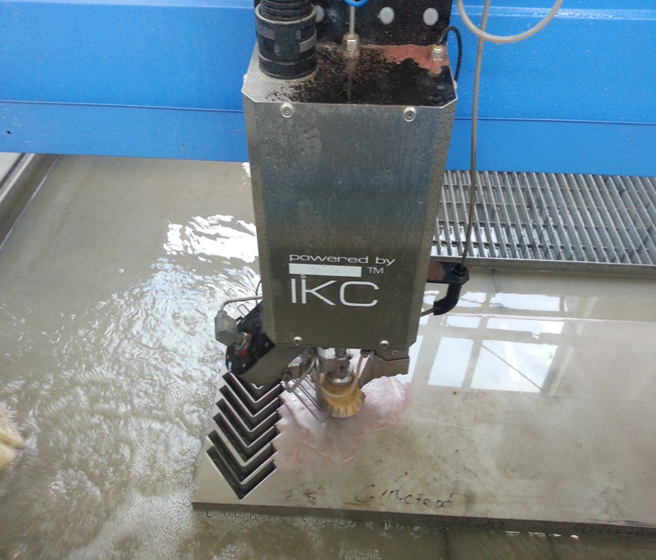

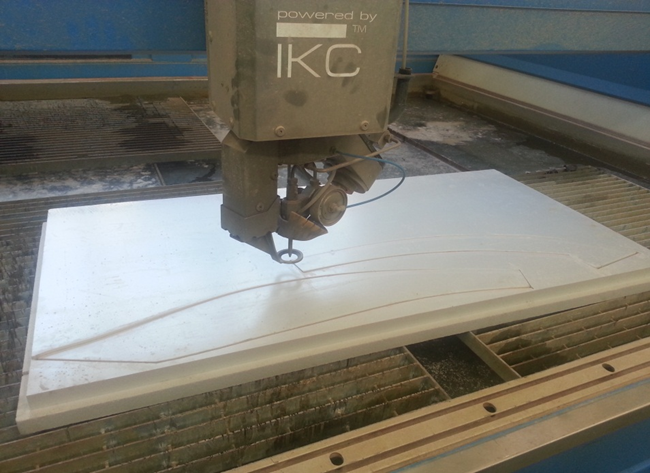

 Установка гидроабразивной резки IDROLINE 1720.

Гидроабразивная резка – технология, которая дает возможность получить точный фигурный раскрой любых материалов (металл, камень (гранит), пластик, резина, стекло, пенопласт и др.), любой сложности и конфигурации без оплавления и закалки кромок, а также без деформации благодаря отсутствию нагрева материала. Возможна обработка объемных изделий или выполнение скосов.

·         Размер стола: 1700х2000 мм

·         Рабочая зона станка: 1650х1950 мм

·         Максимальная толщина обрабатываемого материала: 150 мм
