Испытательный стенд для моделирования судовых пожаров

Испытательный стенд представляет собой макет группы судовых помещений, состоящей из энергоотсека (125 м³), блока бытовых и служебных помещений в два яруса и коридора. Общий объем стенда 250 м³.

Измерительная аппаратура стенда включает:

• комплекс измерения температур (64 термопары с пределом измерения 1100°С);
• измерительный комплекс газового анализа, позволяющий определять концентрацию кислорода (8 каналов), угарного газа (8 каналов) и углекислого газа (1 канал);
• комплекс измерения скоростей воздушных потоков (8 каналов);
• прибор определения плотности теплового потока (до 40 кВт/м²);
• тепловизионные камеры HotFindDXS (1000°С) и FlirSC 660 (1500°С);
• пирометр до 1500°С.

Стенд оснащен радиационной панелью площадью 1 м², способной создавать тепловой поток, плотностью до 40-50 кВт/м².

Вся измерительная аппаратура имеет возможность непрерывного проведения измерений, результаты которых сохраняются на сервере.

Для исследований прогрева элементов насыщения конструкций в составе стенда имеется муфельная печь, способная создавать температурные нагрузки по задаваемому оператором режиму до 1300°С, площадь рабочей поверхности – 0,25 м².

Испытательный стенд позволяет проводить экспериментальные исследования динамики развития судовых пожаров, натурные испытания судовых систем пожаротушения и пожарно-тревожной сигнализации.

Металлографическая лаборатория с программно-аппаратным комплексом анализа микроструктуры поверхности твердых тел и микроскопом

Технические характеристики стенда:

• увеличение микроскопа 50х — 1000х;
• увеличение объективов 5х,10х,20х,50х,100х;
• доступные методы контраста светлое поле, темное поле, поляризация;
• полный диапазон измерения линейных размеров, мкм 5,0–300000,0;
• рабочий диапазон температур, °С от +5 до +40;
• давление окружающего воздуха, кПа от 80 до 106;
• рабочий диапазон влажности воздуха при температуре 35°С, % от 20 до 70.

Возможность решения следующих задач:

• Исследование и анализ структуры материала до и после воздействия высокотемпературного окисления и коррозии с помощью стандартных методик;
• Контроль и исследования изменений геометрических характеристик элементов структуры образца;
• Исследование взаимосвязи условий эксплуатации и изменения структуры материалов.

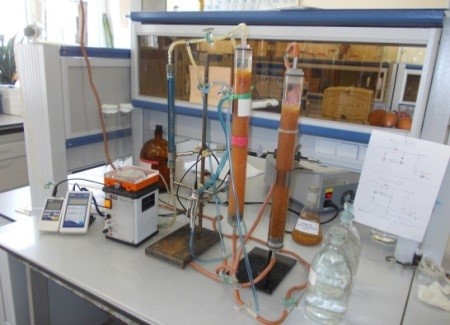

Водно-химическая лаборатория

Технология обеспечения водно-химического режима (ВХР) контуров корабельных ЯЭУ

Технические характеристики лаборатории:

- рабочее место для проведения химического анализа;

- набор химических реактивов;

- титровальня;

- компаратор;

- стенд для получения воды высокой чистоты;

- муфельная печь;

- спектрофотометр.

Возможность решения следующих задач:

Выполнение анализов воды высокой чистоты технологических контуров судовых энергетических установок, в том числе ядерных энергетических установок.

Определение основных показателей и характеристик ионообменных смол, применяемых в ионитных фильтрах системах очистки технологических контуров ЯЭУ, включая расчёт остаточного ресурса смешанных загрузок сорбентов.

Экспертная оценка и разработка рекомендаций по конструктивному оформлению и режиму эксплуатации основного оборудования энергетических установок, определяющего водно-химический режим технологических контуров ЯЭУ.

Разработка нормативных документов в части обеспечения и поддержания ВХР технологических контуров корабельных и судовых энергетических установок.

Испытательная камера для исследования пожаробезопасности литий- ионных аккумуляторов

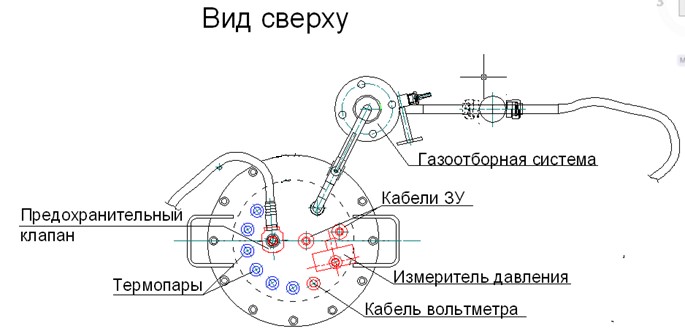

Испытательная камера представляет собой полый металлический цилиндр с крышкой, на которой размещены технологические отверстия и вспомогательное оборудование (рисунок 1).

Рисунок 1 – Конструкция испытательной камеры

Конструкция испытательной камеры обеспечивает полную герметичность при проведении работ. Испытательная камера позволяет проводить исследовательские испытания на пожаробезопасность литий-ионных аккумуляторов, создаваемых предприятиями РФ для нужд судостроения. Технические характеристики испытательной камеры приведены в таблице

Параметр	Значение	Примечание
Высота и диаметр внутреннего объема камеры, мм	1200×300	Без внутренней изоляции.
Внутренний объем камеры, л	90,5	Без изоляции, оснастки и испытуемого аккумулятора.
Рабочее давление в испытательной камере, кгс/см2	1,0 – 10,0	–
Толщина тепловой изоляции, мм	20	Ламельные маты из базальтовой ваты с покрытием из усиленной алюминиевой фольги.
Вместимость пробоотборного коллектора, л	2,5	–
Возможность заполнения инертными газами	да	От присоединяемых баллонов с газом.
Наличие штатных средств измерений	да	Температура и давление ГВС.
Наличие держателя образца	да	Образец подвешивается на стальные ленты толщиной 1,5 мм и шириной 15 мм.

Параметры, измеряемые и фиксируемые в ходе испытаний:

-       ток перезаряда аккумулятора, А;

-       изменение напряжения на борнах аккумулятора, В;

-       изменение температуры на боковой стенке корпуса аккумулятора, °С;

-       изменение температуры среды над предохранительным клапаном аккумулятора, °С;

-       изменение температуры среды внутри испытательной камеры, °С;

-       изменение давления среды внутри испытательной камеры, кгс/см²;

-       время начала процесса теплового разгона аккумулятора, с;

-       время завершения процесса теплового разгона аккумулятора, с.

Параметры, измеряемые и фиксируемые по завершению испытаний:

-       вес аккумулятора, г;

-       визуальная оценка внешнего состояния аккумулятора.
